玩客云刷armbian记录
写在前面
主要参考了玩客云内置 eMMC 存储刷入 armbian帖子,
本文的很多配图(水印:知乎@梨数码)也来自这个帖子,会额外补充一些注意事项。
工具
USB公对公 用于刷入带uboot的安卓系统. 后期使用这个uboot启动armbian
USB转TTL转换器 用于在uboot界面设置开机u盘启动. [可选]进入armbian系统后操作
刷机U盘
[可选]键盘&屏幕 进入armbian系统后操作, 可以使用USB转TTL转换器替代
下载安装包
百度云盘链接：https://pan.baidu.com/s/1RNBZGNbM1ZubrRuSegZ4kQ 提取码：okts 天翼云盘备份：https://cloud.189.cn/t/Z3a6jmYviYzu（访问码：aib8） 备份百度云链接: https://pan.baidu.com/s/1URTrfJInQY8Gd_m6Jzjnxw 提取码: q7hu
拆机
暴力揭开后盖,拧下螺丝,拿下盖板, 很费力的抽出主板
短接刷uboot
刷入带uboot的安卓系统
安装晶晨刷机软件 USB Burning Tool
打开>左上角点击 “文件”，然后选择导入烧录包，选择下载的 update.img 文件导入
然后确认右边配置里的擦除 flash 和擦除 bootloader 都是勾选上的，并且选择擦除所有
点击开始
USB公对公接电脑和玩客云远离网口的USB口
并不需要现在就连接
短接
新版主板上有VCC GNU TX RX的文字
新版
旧版
短接后,通电,如果指示灯没亮就成功了,亮了就断电重试
通电指示灯不亮,等待5s后, 再用公对公连接也是可以的
成功后,软件会自动开始烧录.可以断开短接

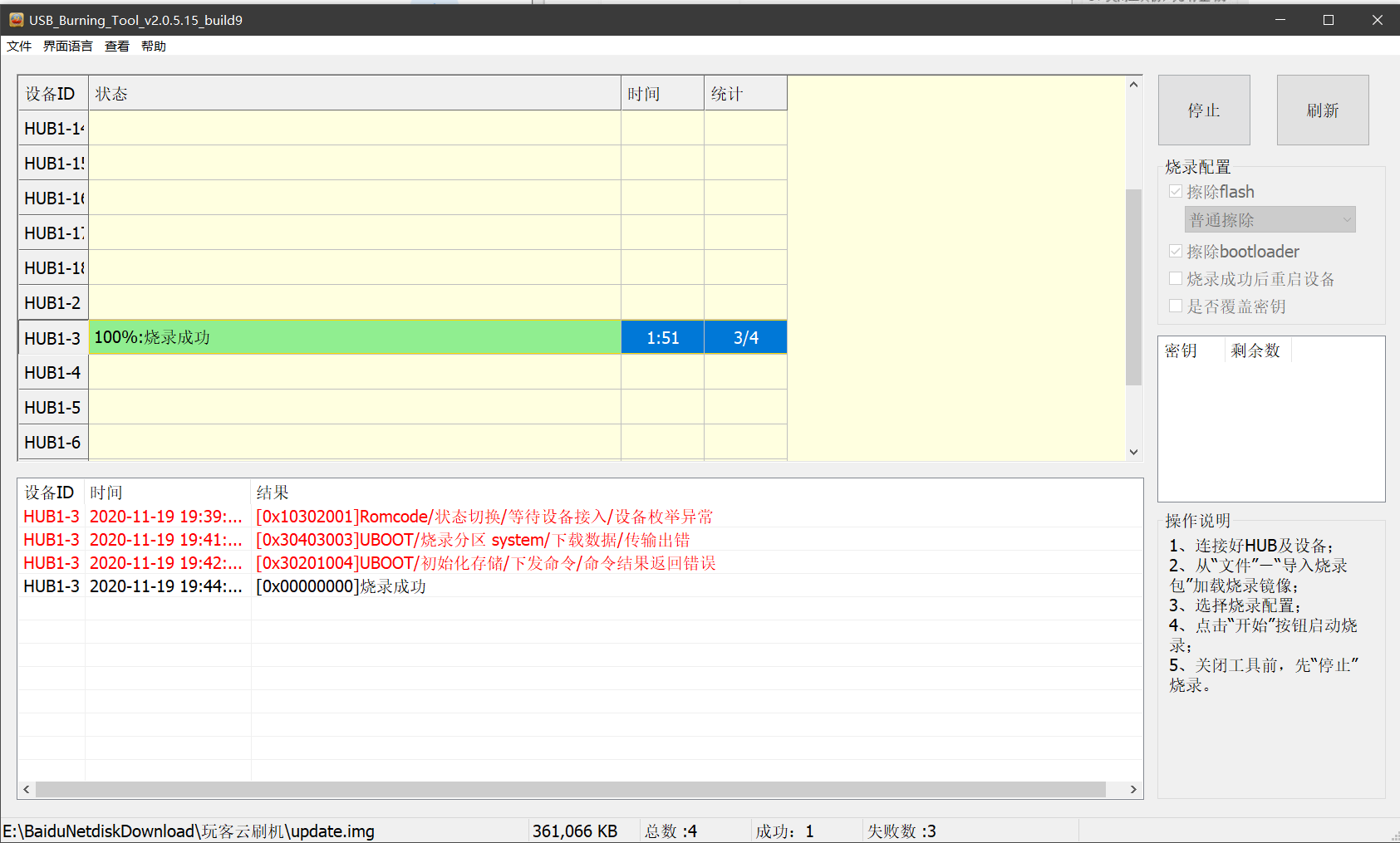

烧录过程中USB接触不良,没有大碍,软件会自动重新刷,如上USB Burning Tool界面图, 不用重新开机短接,没有自动刷新,手动点刷新即可
输入成功后, 玩客云开机, hdmi接屏幕, 会先显示uboot界面,随后会进入安卓系统.就算刷机完成了.(ttl)
刷了uboot基本上就不会死了,以后就像u盘装系统一样,在uboot里设置U盘自启动就好了,armbia弄坏了,也可以进入U盘重刷
设置uboot
刷写arm镜像
使用Etcher把arm镜像(解压Lishuma-Final-Armbian_5.99_s805_Debian_buster_3.10.108_min.zip获得)刷写到U盘中，
并把U盘插到玩客云上靠近网卡的USB口上
应该是为了在uboot上刷写网卡驱动
TTL设置
电脑插上USB转TTL,设备管理器查看COM号,并如图设置
打开 putty 软件，选择串口设置，把串口名称改成自己 TTL 模块对应的（比如我这是 COM4），然后波特率 115200，流量控制选择无
会话选项里连接类型选择串口，点击打开
连接玩客云
不用担心接触不良的问题,信号可以中断
用手按完全没问题,根本不需要焊接.
TTL转换器,还需要 VCC 切换到 3.3V 跳线, 连接TXD RXD GND到玩客云的RX TX GND,注意顺序
如果把玩客云的GNU和VCC接到了转换器上,转换器会被烧坏
设置uboot
打开putty,连接好ttl转换器和玩客云,玩客云通电后,迅速在putty界面回车,直到进入uboot设置界面
如果手速慢进入安卓了,可以断电重来或者输入reboot后接着回车
uboot界面的提示符是`m8b_m201C_512M#之类的东西,而且可以输入下面的命令不报错
输入下列命令,然后拔电重启
输入任何命令时信号接触不良没事,接触好了后输入一样,真“用手无需烙铁焊”
usb start;fatload usb 0 12000000 u-boot.bin store rom_write 12000000 0 60000 saveenv
再进入uboot模式设置默认U盘启动
setenv bootfromrecovery 0 setenv bootfromnand 0 setenv start_mmc_autoscript 'if fatload mmc 0 11000000 s805_autoscript; then autoscr 11000000; fi;' setenv start_usb_autoscript "if fatload usb 0 11000000 s805_autoscript; then autoscr 11000000; fi; if fatload usb 1 11000000 s805_autoscript; then autoscr 11000000; fi;" setenv start_autoscript 'if usb start; then run start_usb_autoscript; fi; if mmcinfo; then run start_mmc_autoscript; fi;' setenv bootcmd 'run start_autoscript; run storeboot' setenv firstboot 1 saveenv
以上操作做完就可以把工具都收了,玩客云装起来，后面的所有操作可以用键盘和外接hdmi屏幕解决,也可以继续用手按ttl线在putty里面查看和设置
安装系统
插入U盘
应该可以是支持该硬件的任何arm系统的安装U盘都可以,把U盘还插在网口旁边的位置.
ttl或者键盘屏幕控制,进行下面的设置
ttl显示卡在started journal service.,用外接屏幕可以看到是在尝试filesystem resize，等十分多钟就好了
进入系统后,可以在putty中操作,也可以用外接键盘和显示器操作,
输入用户名root,密码1234,设置新密码.
提示要新建个用户，直接 Ctrl+C 取消，建新用户速度太慢.
连接网线,在ifconfig查看ip后,也可以使用ssh协议连接访问,怎么访问都可以
对系统的所有更改都会写到U盘中的系统去,所以可以把系统装在U盘中
[可选]写入系统到玩客云内部存储
chmod 755 /root/fstab chmod 755 /root/install.sh dpkg -i abootimg.deb /root/install.sh
重启开机
reboot
后续安装新系统从安装系统步骤开始就可以了,也可以使用U盘的系统
收尾
断电组装玩客云,收起转接线
